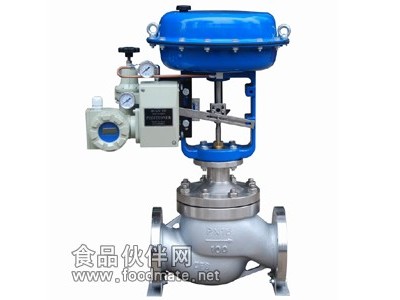

ZMAP气动薄膜调节阀是由气动薄膜执行机构配调节阀两部分组成,配用智能定位器,可接收控制器发出的4-20Ma或其它模拟信号,控制阀门的开度,达到对管道介质流量、压力等参数的调节。按照阀芯型式,可分为单座阀、双座阀以及套筒阀几种型号。气动薄膜调节阀可选用WCB、不锈钢等多种阀体材质,用于各种气体及液体管道介质。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合;双座阀不平衡力小、允许压差大、流通能力大等特点,适用于泄露量要求不严格的场合;套筒阀具有稳定性好,不易产生震动,噪音低,对温度敏感小,适用于压差较大及泄露量要求不严格场合。
二、ZMAP气动薄膜单座调节阀技术参数
公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | |||||
阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量 | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 |
系数KV | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 |
公称压力MPa | 0.6 1.6 4.0 6.4 | ||||||||||||||||
流量特性 | 直线、等百分比、快开型 | ||||||||||||||||
介质温度℃ | -15~200(常温型)、-40~+250、-40~+450(中温型)、-100~+200(低温型) | ||||||||||||||||
法兰尺寸 | 铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79 | ||||||||||||||||
法兰形式 | 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | ||||||||||||||||
阀体材质 | PN | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | ||||||||||||||
(MPa) 4.0,6.4 | 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2TiCF8CF8M | |||||||||||||||
阀体型式 | 直通单座铸造球型阀 | ||||||||||||||||
阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||||
上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | ||||||||||||||||
可配附件 | 定位器手轮电/气转换器空气过滤减压器 | ||||||||||||||||
可调比R | 30:01:00 | ||||||||||||||||
气源接头 | M16×1.5 |
注:公称通径400mm,可与本公司商洽生产。
三、ZMAP气动薄膜单座调节阀零件材质 零件名称 | 材料 | 温度范围 |
阀体 上阀盖 | HT200 | -20~200℃ |
ZG230-450 | -40~450℃ | |
ZG1Cr18Ni9Ti | -250~550℃ | |
阀芯、阀座、阀杆 | 1Cr18Ni9 | -250~550℃ |
上下膜片 | A3钢板 | |
支架、顶盖 | HT200 | |
压缩弹簧 | 60Si2Mn | |
波纹薄膜 | 5806胶夹480D尼龙66网眼布 | |
填料 | 聚四氟乙烯 | -40~200℃ |
碳纤维 | -120~350℃ | |
柔性石墨 | -40~600℃ |
项目 | 指标值 | |
基本误差% | 不带定位器 | ±5.0 |
带定位器 | ±1.0 | |
回差% | 不带定位器 | 3 |
带定位器 | 1 | |
死区% | 不带定位器 | 3 |
带定位器 | 0.4 | |
允许泄漏量L/h | 1×10-3×阀额定容量 |
若订货前还未选定型号,请向我们提供您的使用参数
1.气动薄膜调节阀公称通径、额定流量系数KV,
2.气动薄膜调节阀流体性质(包括公称压力、温度、粘度或酸碱性)
3.气动薄膜调节阀阀作用形式,
4.气动薄膜调节阀流量特性,
5.气动薄膜调节阀阀前、阀后压力,
6.气动薄膜调节阀阀体、阀芯材料,
7.气动薄膜调节阀是否带附件,说明附件型号。以便我们的为您正确选型。
若已经由设计单位选定我公司的气动薄膜调节阀型号,请按型号直接向我司销售部订购。
