 一、ZMQ气动切断阀概述

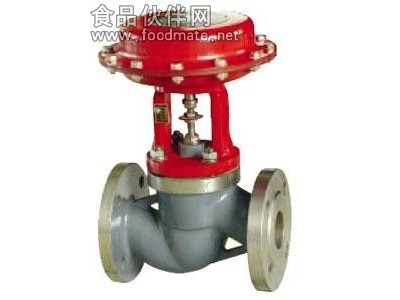

ZMQ气动薄膜切断阀有薄膜式、活塞式两种。采用顶导向结构，配用多弹簧执行机构。接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
二、ZMQ气动切断阀型号标注

 Z M Q    □ — □    □   □

产品	Z M Q					气动薄膜切断阀
阀结构型式补充		P				单座型
		M				套筒型
		N				三通型
			S			密封面司钛莱合金堆焊（无S为标准型）
公称压力			16			1.6MPa
			40			4.0 MPa
			64			6.4 MPa
整机作用方式				B		气关式
				K		气开式
工作温度					无	普通型（-20~200℃）
					S	散热型（-40~450℃）

注:ZMBQ等同于ZMQP-□K，ZMAQ等同于ZMQP-□B

例:ZMQP-16K表示标准型气动薄膜单座切断阀，公称压力1.6MPa,气开式。

三、ZMQ气动切断阀技术参数

公称通径DN（mm）			15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv			5	7	11	20	30	48	75	120	190	300	480	760
额定行程L（mm）			8				12		20		25	40		50
膜片有效面积Ae（cm2）			100				200		400			600	1000
公称压力PN（MPa）			1.6  4.0  6.4
固有流量特性			快开
信号压力（KPa）			0或250
工作温度t（℃）			普通型：铸铁-20~200、铸钢-40~250、铸不锈钢：-60~250 散热型：铸钢-40~450、铸不锈钢：-60~450
允许压差（MPa）	单座三通	正作用	6.4	5.0	2.9	1.8	2.1	1.3	1.5	0.99	0.62	0.60	0.69	0.39
		反作用	6.4	6.4	3.8	2.4	2.9	1.7	2.0	1.32	0.83	0.80	0.92	0.52
	套   筒		公称压力

四、ZMQ气动切断阀零件材质

阀体、密封套筒：HT200、ZG230-450ZG1Cr18Ni9TiZGOCr18Ni12M02Ti
阀芯、阀座：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太菜合金
填料：聚四氟乙烯、柔性石墨
波纹膜片：丁腈橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞（软质件）：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti

五、ZMQ气动切断阀订货须知

若订货前还未选定型号，请向我们提供您的使用参数

1.气动切断阀公称通径、额定流量系数KV，

2.气动切断阀流体性质（包括公称压力、温度、粘度或酸碱性）

3.气动切断阀阀作用形式，

4.气动切断阀流量特性，

5.气动切断阀阀前、阀后压力，

6.气动切断阀阀体、阀芯材料，

7.气动切断阀是否带附件，说明附件型号。以便我们的为您正确选型。

若已经由设计单位选定我公司的气动切断阀型号，请按型号直接向我司销售部订购。
